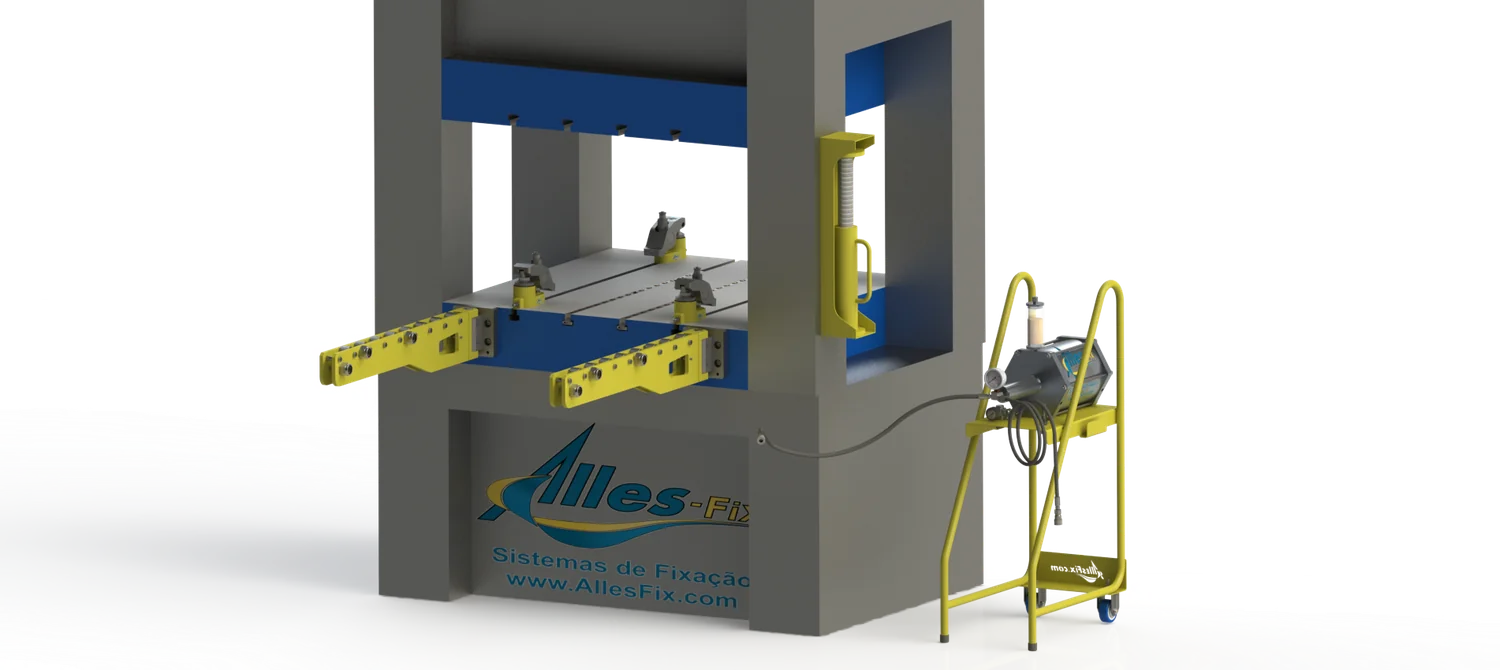

Sistema hidráulico de fixação rápida (SMED) para injetoras e prensas: fixadores com trava mecânica, réguas roleteadas, consoles e carros transportadores — tudo acionado por uma única unidade hidráulica móvel.
Cada módulo trabalha em conjunto para eliminar tempo de setup manual — do aperto hidráulico ao deslocamento do molde para fora da máquina.

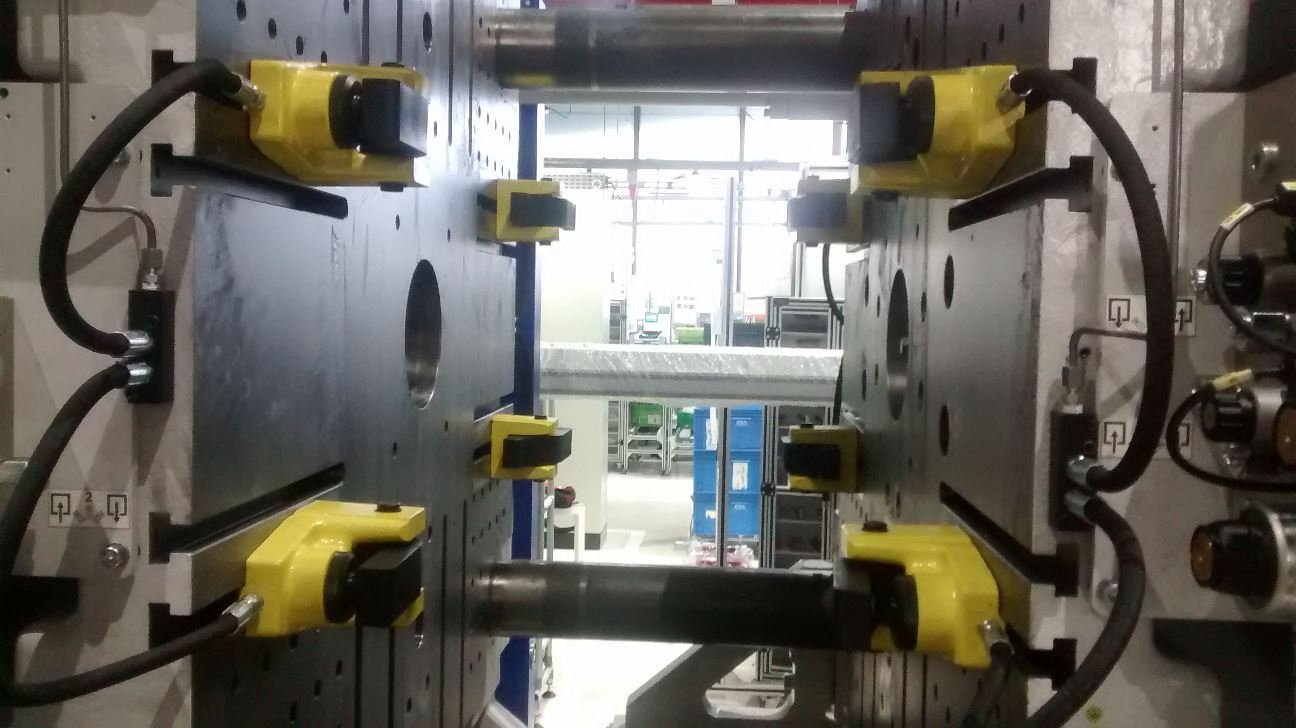

Elementos de fixação hidráulica com trava mecânica manual (série EF-310-HT), de 2 a 10 toneladas por unidade, com ou sem ajuste de altura de aba.
Detalhes técnicos

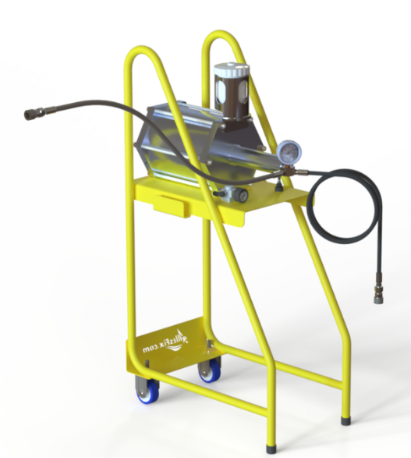

Bomba móvel BHP-300-MB, alimentada por ar comprimido (6 bar), gera até 300 bar de pressão hidráulica para acionar todos os fixadores simultaneamente.
Detalhes técnicos

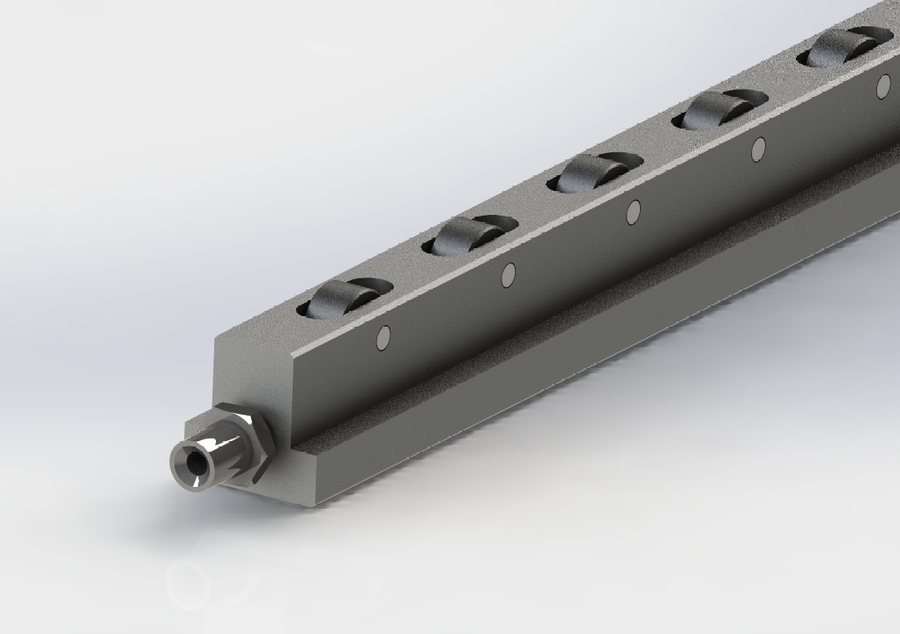

Montadas em pares nos canais da mesa da prensa, elevam-se poucos milímetros para permitir deslizar moldes e dispositivos com o mínimo de esforço.
Detalhes técnicosPlataformas roletadas posicionadas ao lado da máquina, dão continuidade ao rolete da régua e auxiliam a movimentação segura do ferramental até o carro de transporte.
Detalhes técnicosCarros roletados sob medida para transportar o ferramental entre a máquina, o console e o estoque, reduzindo esforço manual e risco de acidente.
Detalhes técnicos

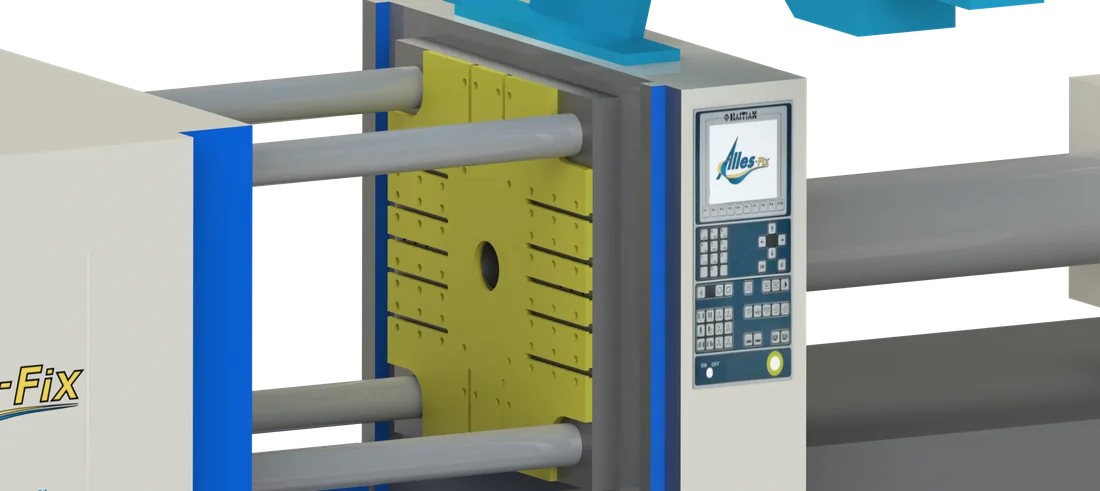

Soluções de fixação para máquinas sem canal T ou com furação Euromap: placa de sobrepor, placa auto-centrante e fixador tipo estojo.

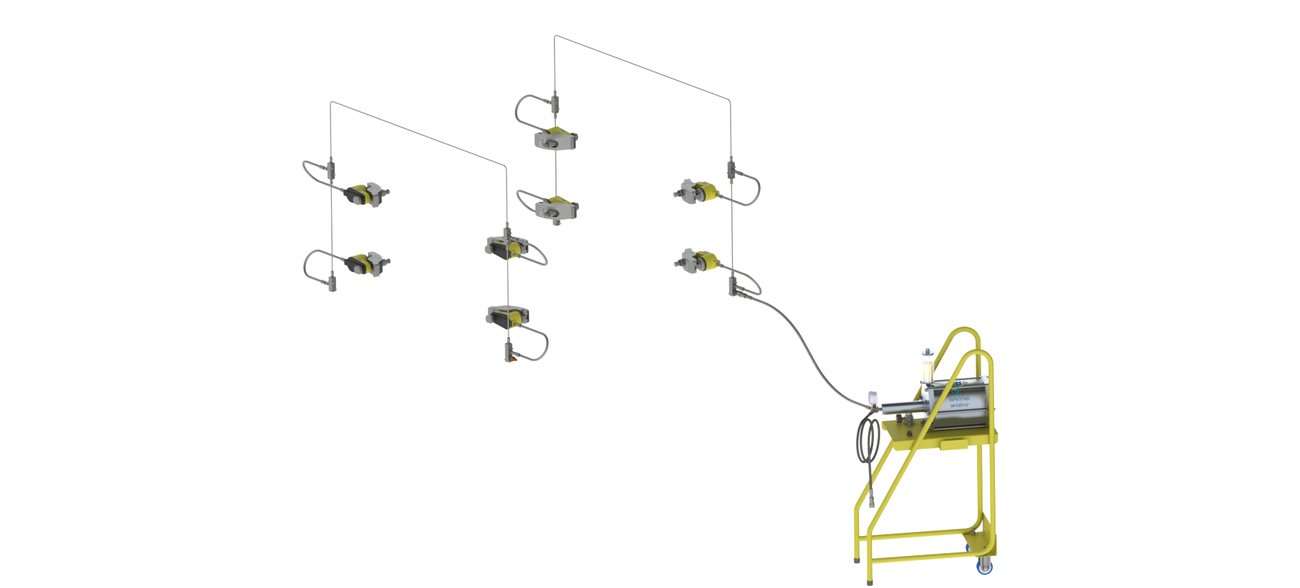

Detalhes técnicosO sistema não trabalha pressurizado permanentemente. Uma unidade hidráulica móvel (booster hidropneumático) se conecta por engate rápido e pressuriza todos os fixadores interligados de uma só vez, até 300 bar.
Depois de travados mecanicamente, a pressão é totalmente aliviada e a bomba pode seguir para a próxima máquina — por isso, uma única unidade atende até 10 máquinas.
A pressão hidráulica só é necessária para travar ou destravar. Durante a produção, o sistema fica 100% despressurizado.
Reduz riscos de acidente por perda de pressão e dispensa sistemas eletrônicos de supervisão contínua.
Uma única unidade hidráulica móvel atende diversas máquinas — sem necessidade de bomba dedicada em cada uma.
A AllesFix desenvolve e fabrica seu próprio sistema de fixação hidráulica para SMED, unindo projeto mecânico, cálculo estrutural e usinagem de precisão própria.
Atendemos injetoras, prensas e máquinas especiais que não podem parar por muito tempo — com suporte técnico direto e consultoria de implantação.
